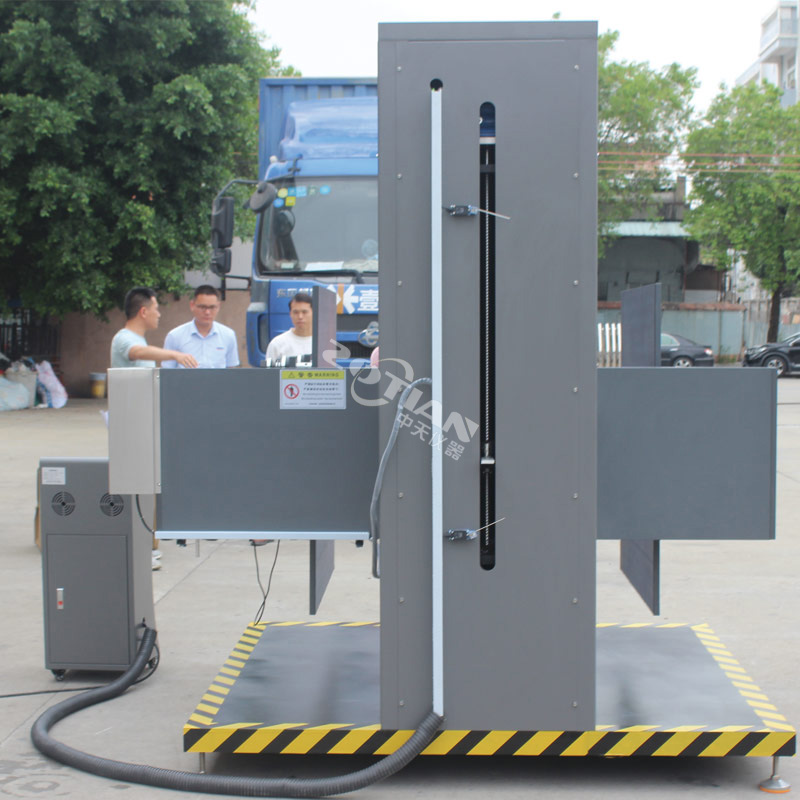

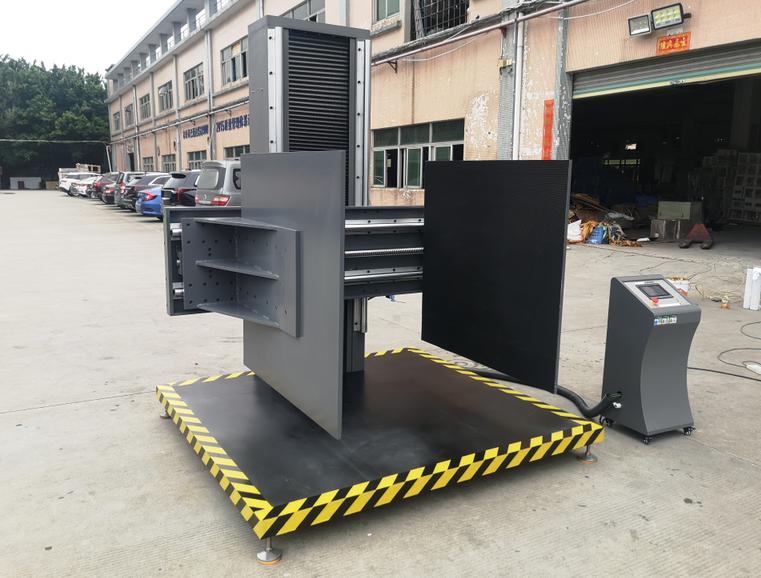

夾抱試驗機

（以上個別參數有調整的可能）（圖片供參考，以實物為準）

測試方法：

1．反復夾持松開
2. 夾持保持時間
3. 夾持-上升-下降-松開-定次數（第三種測試方法是我公司根據國外客戶需求自主研發出來，普通機臺只能做到一種測試方法，達不到第二第三種測試方法）

結構及工作原理：

1. 底板：

? 底板采用組焊件，具備較高的剛性及強度，時效處理后加工安裝面；
? 底板四周和中央均有警示界線，中間線同時為測試件的參考線，測試時試件中心對于此線，且人不能站在底板上。

1. 傳動橫梁：

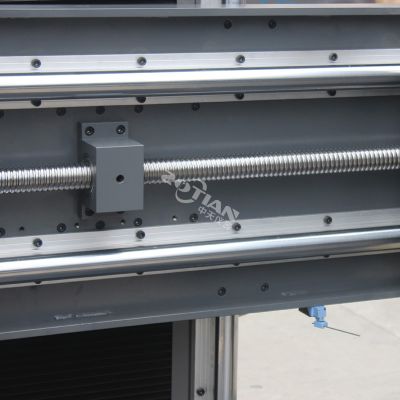

?  傳動橫擔中左右兩夾臂伺服電機帶動絲桿同時向里運動（速度可調）夾持試件達到所設定的力量，由夾臂內置的壓力傳感器感測到后使其停止。

1. 伺服系統：

?  當傳動橫擔兩夾臂夾持力量到達并且停止后，伺服控制站控制伺服通過鏈條傳動橫擔做上升、停止和下降的動作，測試時人不可橫擔的兩邊。

1. 電氣控制系統：

?  整機采用專用夾抱系統控制，實現各工位動作的有效控制；
?  整機設一控制柜，設定夾持力量、夾持速度以及升降停止，并可在控制柜的面板上選擇手動或自動測試模式，在手動測試時，可人工控制各動作，在自動測試時，實現各動作連貫運行，能安全生產，并按節拍運行；
? 在控制柜的面板上設有急停按鈕；

技術指標：

?  上升試樣重量：0-600KG內 (平行六面體運輸包裝件）
?  液晶顯示：屏幕顯示大夾持力值、持壓時間、位移、次數。
?  力量精度：國家標準1.6級
?  傳感器精度：1/20000，計量精度0.5％；
?  夾板上升位移：0-1000mm（可按客戶要求定）上升位移精度以標尺準；
?  夾板左右行程位移：0-1200mm（可按客戶要求定）
?  夾持板尺寸：1220*1220mm（可按客戶要求定）
?  夾持實驗速度：上下600mm/min；左右1-500mm/min(可調)
?  力量單位：Kgf/N/Lbf
?  傳動方式：伺服馬達
?  保護裝置：漏電保護，行程限位裝置，超載保護，過壓保護，斷電保護，急停裝置；
?  夾板力量感應傳感器：四只（更效率更靈有感應夾持所傳輸力量）

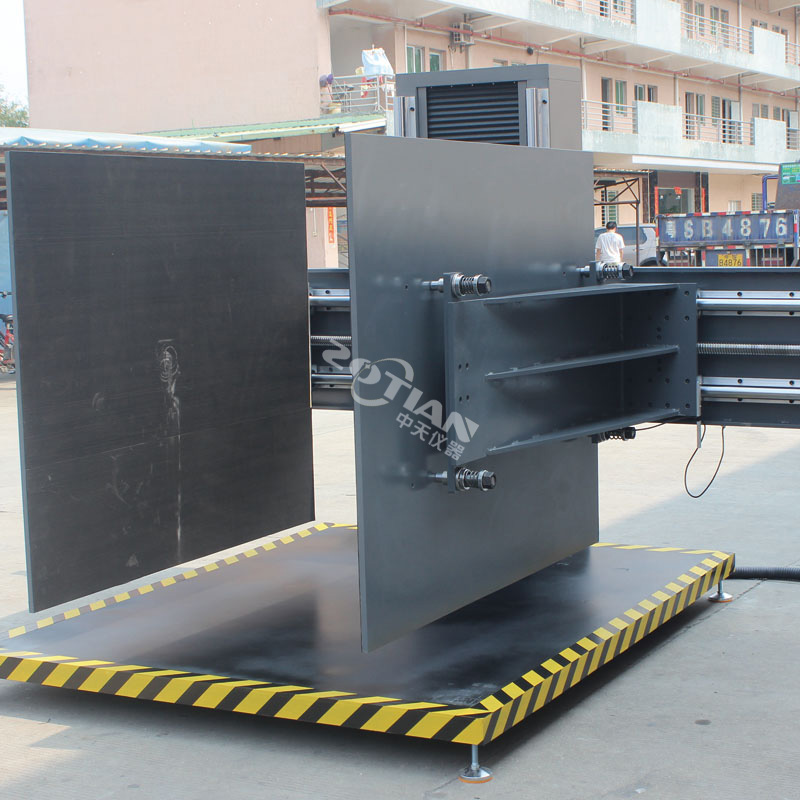

?  機臺夾板：夾板厚度不小于20mm,保證夾持板在夾持狀態下（≦2000KG）不變形，兩夾板之間是平行的，與底板是垂直的，并采用優質防滑膠墊，用來確保包裝試樣在測試過程中不易滑落和受損。
?  機臺尺寸：2650*1900*2120mm
?  電壓：AC 220V/50HZ

操作注意事項：

1.電源：關于本設備的電源，請注意以下事項。
a,原則上配電方式采用220V電源。
b.關于電源及電源工程，請與電氣工程人員或有同等知識的人士商量。
2.電源線
請務必使用包裝夾持力試驗機隨設備提供的電源線。發現電源線和電源插頭有異常情況時，請與本公司聯系。同我公司服務人員進行更換或指導更換。
3.特別警告：警告應注意所執行的應用、或條件均具有很高的危險性，可能導致人員受傷或甚至死亡。
為了防止意外傷害發生，在搬移和使用設備時，請務必先觀察清楚，然后再進行動作。
